NTC dan PTC – Pengertian, Fungsi, Karakteristik dan Aplikasi

Pengertian Thermistor (NTC dan PTC) beserta Karakteristiknya – Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Komponen Elektronika yang peka dengan suhu ini pertama kali ditemukan oleh seorang ilmuwan inggris yang bernama Michael Faraday pada 1833. Thermistor yang ditemukannya tersebut merupakan Thermistor jenis NTC (Negative Temperature Coefficient). Michael Faraday menemukan adanya penurunan Resistansi (hambatan) yang signifikan pada bahan Silver Sulfide ketika suhu

dinaikkan. Namun Thermitor komersil pertama yang dapat diproduksi secara massal adalah Thermistor ditemukan oleh Samuel Ruben pada tahun 1930. Samuel Ruben adalah seorang ilmuwan yang berasal dari Amerika Serikat.

Seperti namanya, Nilai Resistansi Thermistor NTC akan turun jika suhu di sekitar Thermistor NTC tersebut tinggi (berbanding terbalik / Negatif). Sedangkan untuk Thermistor PTC, semakin tinggi suhu disekitarnya, semakin tinggi pula nilai resistansinya (berbanding lurus / Positif).

Simbol dan Gambar Thermistor PTC dan NTC

Bentuk dan Simbol Thermistor PTC dan NTC

Berikut ini adalah Simbol dan Gambar Komponen Thermistor PTC dan NTC :

Karaktreristik Thermistor NTC dan PTC

Contoh perubahaan Nilai Resistansi Thermistor NTC saat terjadinya perubahan suhu disekitarnya (dikutip dari Data Sheet salah satu Produsen Thermistor MURATA Part No. NXFT15XH103), Thermistor NTC tersebut bernilai 10kΩ pada suhu ruangan (25°C), tetapi akan berubah seiring perubahan suhu disekitarnya. Pada -40°C nilai resistansinya akan menjadi 197.388kΩ, saat kondisi suhu di 0°C nilai resistansi NTC akan menurun menjadi 27.445kΩ, pada suhu 100°C akan menjadi 0.976kΩ dan pada suhu 125°C akan menurun menjadi 0.532kΩ. Jika digambarkan, maka Karakteristik Thermistor NTC tersebut adalah seperti dibawah ini :

Karakteristik Thermistor NTC

Pada umumnya Thermistor NTC dan Thermistor PTC adalah Komponen Elektronika yang berfungsi sebagai sensor pada rangkaian Elektronika yang berhubungan dengan Suhu (Temperature). Suhu operasional Thermistor berbeda-beda tergantung pada Produsen Thermistor itu sendiri, tetapi pada umumnya berkisar diantara -90°C sampai 130°C. Beberapa aplikasi Thermistor NTC dan PTC di kehidupan kita sehari-hari antara lain sebagai pendeteksi Kebakaran, Sensor suhu di Engine (Mesin) mobil, Sensor untuk memonitor suhu Battery Pack (Kamera, Handphone, Laptop) saat Charging, Sensor untuk memantau suhu Inkubator, Sensor suhu untuk Kulkas, sensor suhu pada Komputer dan lain sebagainya.

Thermistor NTC atau Thermistor PTC merupakan komponen Elektronika yang digolongkan sebagai Komponen Transduser, yaitu komponen ataupun perangkat yang dapat mengubah suatu energi ke energi lainnya. Dalam hal ini, Thermistor merupakan komponen yang dapat mengubah energi panas (suhu) menjadi hambatan listrik. Thermistor juga tergolong dalam kelompok Sensor Suhu.

Aplikasi

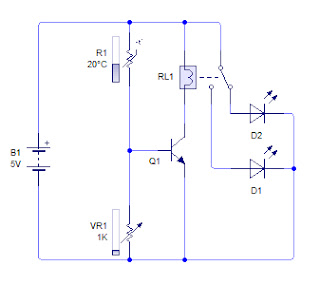

Berikut rangkaian sensor suhu

Rangkaian sensor suhu | Sensor suhu dengan Thermistor

Komponen yang digunakan pada rangkaian sensor suhu diatas

  1. Baterry
  2. Thermistor
  3. Variabel reesistor
  4. Transistor NPN 2N2222
  5. Relay
  6. Led 2 Buah

Ketika thermistor mendeteksi kenaikan suhu maka resistansi thermistor akan mengecil dan ketika resistansi thermistor lebih kecil dari resistansi variabel resistor sebagai pembagi tegangannya maka akan ada arus yang mengalir ke basis transistor, ketika itu juga relay akan aktif dan led merah [ sebagai indikator panas akan aktif] sebaliknya jika suhu yang dideteksi thermistor kecil maka resistansi pada thermistor akan menjadi besar, dan ketika resistansi thermistor lebih besar dari pembagi tegangannya dalam rangkaian kali ini variabel  resistor maka tidak akan ada arus yang mengalir ke basis transistor, relay tidak aktif dan led hijau [ sebagai indikator suhu tidak panas aktif ].
