Macam Peralatan Sistem Hidrolik

Pengetahuan sistem hidrolik juga banyak penulis pelajari saat mengikuti PSG di PT.KS, tepatnya di Pusdiklat PT. Krakatau Steel mengingat karena waktu itu sebagai Peserta PSG Teknik Mesin dari STMN Serang yang lulus tahun 1998. Pengalaman yang berharga ini sangat berguna sekali bagi karena sangat mendukung terhadap profesi penulis saat ini.

Pada kesempatan sebelumnya saya sudah menjelaskan tentang aktuator sistem hidrolik, yaitu motor hidrolik dan silinder hidrolik. Kedua aktuator tersebut termasuk ke dalam komponen sistem hidrolik. Namun selain itu ada beberapa komponen lain yang termasuk dalam sistem hidrolik. Dan pada artikel ini akan saya jelaskan komponen-komponen tersebut.

Hasil gambar untuk rangkaian sistem hidrolik
Rangkaian Sistem Hidrolik

1. Pompa Hidrolik

Simbol Pompa Hidrolik dengan Penggerak Motor

20111029-011431 AM.jpg


Pompa hidrolik berfungsi untuk mensupply fluida hidrolik pada tekanan tertentu kepada sistem hidrolik. Pompa ini digerakkan oleh motor listrik atau sebuah mesin yang dihubungkan dengan sebuah sistem kopling. Sistem kopling yang digunakan dapat berupa belt, roda gigi, atau juga sistem flexible elastomeric.

  • Axial piston pump.
    Satu jenis pompa hidrolik yang menarik adalah axial piston pump. Pompa ini dapat berjenis swashplate atau juga checkball. Jenis pompa ini didesain untuk dapat belerja pada displacement yang bervariasi, sehingga dapat menghasilkan aliran dan tekanan fluida hidrolik yang bervariasi sesuai dengan kebutuhan. Jenis yang paling banyak digunakan adalah swashplate pump. Pompa ini dapat kita ubah sudut swashplate-nya untuk menghasilkan langkah piston yang bervariasi tiap putaran. Jika sudut semakina besar, akan menghasilkan debit aliran yang besar dengan besar tekanan yang lebih kecil, dan begitu pula sebaliknya.
20111029-010034 AM.jpg
  • Radial Piston Pump: digunakan untuk menghasilkan tekanan fluida hidrolik yang tinggi dengan debit aliran yang rendah.
20111029-010705 AM.jpg

Pompa piston memang memiliki harga yang lebih mahal jika dibandingkan dengan pompa gear atau vane. Akan tetapi pada pengoperasian tekanan tinggi memiliki ketahanan yang jauh lebih lama jika dibandingkan jenis pompa yang lain.

2. Valve Kontrol


Valve kontrol pada sebuah sistem hidrolik, selain berfungsi untuk mengatur besar tekanan yang digunakan, juga berfungsi untuk mengatur arah aliran dari fluida hidrolik. Arah aliran yang dimaksud adalah berhubungan dengan sistem aktuator. Arah gerakan yang diinginkan pada aktuator dikontrol oleh arah aliran dari fluida hidrolik, arah aliran inilah yang diatur oleh valve kontrol. Valve kontrol yang berfungsi untuk mengatur arah aliran biasa disebut dengan solenoid valve, sedangkan yang untuk mengatur besar tekanan biasa disebut pressure regulating valve.

Dan berikut adalah beberapa macam valve kontrol yang biasa dipergunakan:

  • Pressure Relief Valves
    Valve ini berfungsi untuk membuang fluida hidrolik ke tangki penyimpan fluida, apabila tekanan fluida lebih tinggi daripada nilai yang ditentukan.
20111029-022321 AM.jpg
  • Pressure Regulating Valves
    Valve ini berfungsi untuk mengatur besar tekanan fluida hidrolik agar stabil di nilai tertentu.
20111029-032748 AM.jpg
  • Sequence Valve: berfungsi untuk mengatur sekuen pada sirkuit hidrolik, seperti contohnya pada saat menggunakan beberapa silinder hidrolik, yaitu untuk memastikan satu silinder hidrolik telah maju penuh sebelum silinder lainnya mulai maju.
  • Check Valve: berfungsi untuk mengatur arah aliran fluida hidrolik agar searah dan tidak ada aliran yang terbalik
20111029-040417 AM.jpg
  • Pilot Valve
    Valve ini sebagai kontrol sistem hidrolik. Digunakan untuk mengatur output aktuator sesuai dengan yang diinginkan.
20111029-041206 AM.jpg

3. Aktuator


Pada artikel sebelumnya telah dijelaskan dua jenis aktuator pada sistem hidrolik yaitu silinder hidrolik dan motor hidrolik. Namun selain dua itu ada aktuator jenis lain yakni:

  • Sistem Transmisi Hidrostatik: yaitu suatu sistem transmisi tenaga putaran yang menggunakan sistem hidrolik. Prinsip dari sistem ini adalah menggunakan pompa hidrolik pada sisi penggerak dan motor hidrolik pada sisi yang digerakkan.
  • Sistem Pengereman
  • Swashplate: yang biasa digunakan pada motor hidrolik untuk menghasilkan akurasi output tekanan yang tinggi.
Gambar terkait

4. Reservoir


Sebagai tempat penyimpanan fluida hidrolik untuk mengakumulasi perubahan volume fluida pada saat sistem bekerja. Pada tangki hidrolik juga didesain adanta suatu sistem untuk memisahkan udara dari fluida hidrolik, karena adanya udara di dalam fluida dapat mengganggu kerja sistem.

Gambar terkait

5. Akumulator

Alat ini berfungsi sebagai penyimpan energi tekanan pada fluida hidrolik dengan menggunakan gas. Alat ini termasuk alat tambahan yang tidak semua sistem hidrolik menggunakannya. Tujuan penyimpanan energi tekanan tersebut adalah untuk menstabilkan tekanan fluida apabila terjadi penurunan tekanan tiba-tiba yang sesaat, agar tidak mengganggu aktuator yang sedang bekerja.

Hasil gambar untuk akumulator hidrolik

6. Fluida Hidrolik


Fluida yang digunakan pada sistem hidrolik biasanya berbahan dasar minyak bumi dengan tambahan zat-zat aditif. Spesifikasi penggunaannya berdasarkan kebutuhan yang diinginkan, misalnya ketahanan terhadap api jika digunakan pada industri dengan lingkungan yang panas, atau juga pada industri makanan digunakan fluida yang food grade (biasanya minyak tumbuhan) atau juga air. Fluida hidrolik selain sebagai fluida kerja, ia juga berfungsi sebagai pelumas pada komponen-komponen sistem hidrolik.

Fluida Hidrolik harus mempunyai massa jenis yang kecil atau seencer mungkin untuk mengurangi gesekan antar fluida dan antar fluida dengan pipa.

Hasil gambar untuk Fluida hidrolik

7. Filter


Komponen ini berfungsi untuk mengumpulkan kotoran (biasanya berupa metal) pada fluida hidrolik, agar kotoran-kotoran tersebut tidak ikut bersirkulasi. Komponen ini sangat pentomg karena kotoran metal selalu diproduksi pada setiap sistem hidrolik. Biasanya filter diposisikan pada sisi

Hasil gambar untuk filter sistem hidrolik

suction pompa hidrolik. Namun kebersihan filter ini harus tetap terjaga, karena apabila terlalu kotor dan menyebabkan aliran fluida terhambat, dapat menyebabkan kavitasi pada pompa hidrolik yang sangat berbahaya apabila itu terjadi.

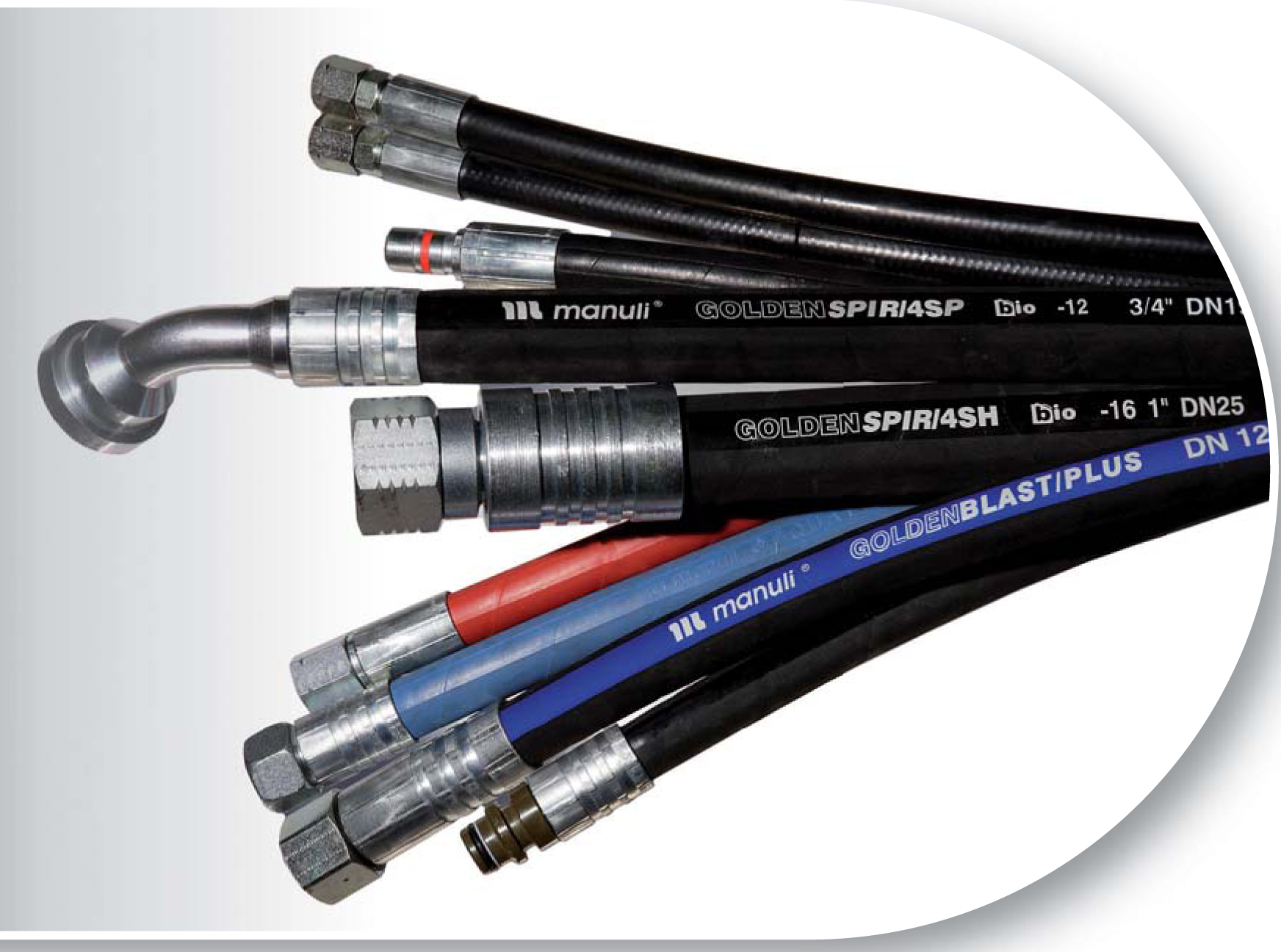

8. Pipa Aliran


Pipa yang digunakan untuk aliran fluida hidrolik dapat berupa pipa standard, tube, atau juga berupa hose. Tube berdiameter sampai dengan 100mm, diproduksi oleh pabrik secara memanjang tanpa sambungan. Digunakan untuk tekanan hidrolik tinggi yang presisi.
Sedangkan pada pipa standard, biasanya digunakan pada operasional tekanan rendah. Dapat menggunakan sambungan, biasanya berupa sambungan las.
Untuk hose dalam Bahasa Indonesia dikenal dengan selang. Namun selang yang dapat beroperasi pada tekanan yang tinggi, dan biasanya juga pada temperatur yang tinggi.

Gambar terkait
