Macam Alat Ukur untuk Kelistrikan

Dalam melakukan pekerjaan untuk kelistrikan kita tidak bisa lepas dari alat ukur, baik dalam pekerjaan pembuatan, perakitan maupun perawatan. Penggunaan alat ukur yang sesuai fungsinya akan membatu untuk mendapatkan hasil kerja yang baik.

Alat ukur yang banyak digunakan dalam pekerjaan untuk kelitrikan sebagai berikut.

AMPERE METER

Ampere meter dapat bekerja bila dipasang pada bagian penghantar paling ujung dekat dengan sumber daya.

Hasil gambar untuk ampere meter

VOLT METER

Volt meter dapat bekerja bila dipasang secara parallel dengan sumber rangkaian jala-jala listrik.

Hasil gambar untuk volt meter

OHM METER

Ohm meter dapat bekerja bila dipasang seri menjadi rangkaian tertutup antara sumber tegangan dan komponen yang diukur.

Hasil gambar untuk ohm meter

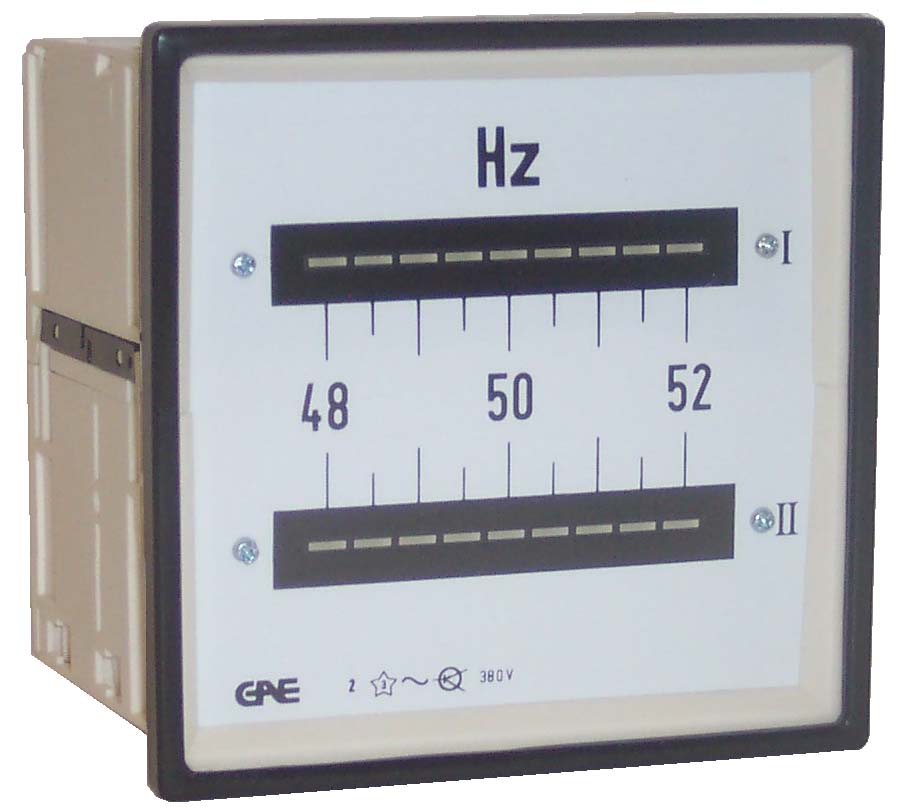

FREKUENSI METER

Frekuensi meter dipasang secara parallel dengan sumber rangkaian jala-jala listrik, dan dipergunakan sebagai pengukur frekuensi pada jala-jala listrik.

Hasil gambar untuk frekuensi meter

FREKUENSI COUNTER

Alat pengukur Frekuensi dan periode getaran dengan batasan range pengukuran mulai dari 1 Hz hingga ratusan KHz.

Hasil gambar untuk frekuensi counter

WATT METER

Watt meter biasa dipasang pada panel listrik seperti ditunjukkan dalam gambar Watt meter AC berskala 0 sampai dengan 1500 watt

Hasil gambar untuk watt meter

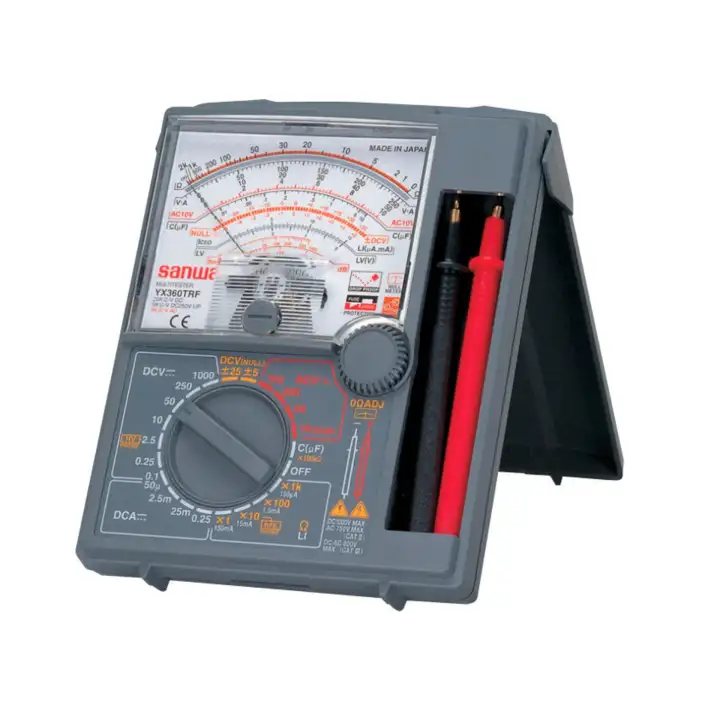

MULTIMETER

Multi meter untuk mengukur tegangan, arus dan hambatan/tahanan listrik. Untuk penggunaannya diposisikan sesuai prosedur pengukurannya.

Hasil gambar untuk multimeter

OSCILOSCOPE

Dihubungkan pada rangkaian yang akan diukur gelombang  signal frekuensinya dalam bentuk grafik.

Hasil gambar untuk oscilloscope

KWH METER

KWH meter untuk perumahan dimulai dengan 450 VA sampai dengan 1300, dan 2200 VA, untuk kantor dan industry mencapai 220 KVA.

Hasil gambar untuk kwh meter

THERMO COUPLE/THERMO METER

Untuk pembacaan suhu pada ruangan tertutup dengan membenamkan thermo couple kedalam cairan yang diukur suhunya, dan melalui saluran kabel dengan meletakkan thermo meter pada ruangan terbuka guna memudahkan pembacaan hasil pengukuran.

Hasil gambar untuk thermocouple

INSULATION TESTER / MEGGER

Kebocoran listrik merupakan hal yang sangat membahayakan. Megger bertujuan mengukur isolasi yang dapat saja tidak berfungsi baik untuk melindungi konduktor listrik dari kebocoran listrik yang beresiko membahayakan manusia maupun peralatan.

Hasil gambar untuk insulation tester
