Macam Peralatan Gambar Teknik

Dalam gambar teknik semuanya harus sesuai standar, baik dalam menggunakan peralatan-peralatan gambar. Penggunaan peralatan yang tidak standar dan tidak sesuai ketentuan akan mengakibatkan hasil gambar teknik yang kurang baik dari segi tarikan garis gambar atau bisa juga membuat kertas gambar yang kotor akibat gesekan peralatan gambar yang digunakan.

Berikut ini peralatan yang digambarkan dalam gambar teknik.

Kertas Gambar

Standar kertas gambar sudah dibahas secara khusus pada tulisan sebelumnya. Berikut standar kertas gambar untuk seri A dan seri B.

Hasil gambar untuk kertas gambar teknik seri a dan b
Macam Kertas Gambar

Pensil Gambar

Pensil memiliki tingkat kekerasan yang berbeda, penggunaan pinsil yang sesuai dengan tingkat kekerasannya akan mebuat hasil gambar yang baik. Penggunaan jenis pensil sebaiknya diseuaikan dengan jenis garis yang sedang dibuat.

Hasil gambar untuk pensil gambar
Macam Pensil

Mistar Gambar

Mistar gambar digunakan untuk mengukur gambar dan jika ingin membuat garis-garis gambar yang lurus baik garis kontinu maupun putus-putus.

Hasil gambar untuk mistar gambar

Penggaris Segitiga (Segitiga set)

Penggaris Segitiga juga bisa digunakan untuk mengukur obyek gambar. Penggaris Segitiga banyak digunakan jika ingin membuat gambar dengan kemiringan tertentu atau ingin membuat garis arsiran. Penggaris ada dua bentuk, yaitu Segitiga sama kaki dan segitiga siku.

Sepasang Penggaris Segitiga

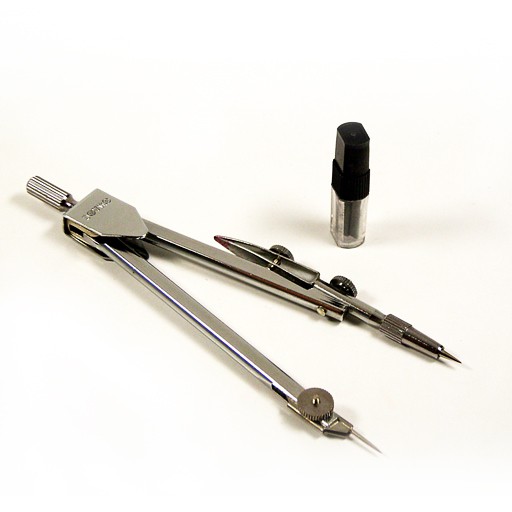

Jangka

Jangka digunakan untuk membuat gambar lingkaran atau elips. Pada saat menggunakan jangka sebaiknya hati-hati jangan sampai kertas gambar rusak atau berlubang besar akibat tusukan bagian tajam jangka.

Hasil gambar untuk jangka
Jangka

Rapidograph

Rapidograph alat gambar seperti pulpen boxy yang memiliki ukuran pena yang berbeda-beda, seperti ukuran diameter pena di bawah yaitu 0.18 mm, 0.25 mm, 0.35 mm, 0.50 mm dan 0.70 mm.

Hasil gambar untuk rapidograph

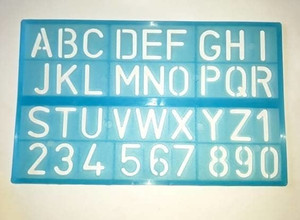

Sablon ( Mall Huruf )

Sablon digunakan untuk membuat huruf atau angka sesuai standar, juga untuk menggambar objek-objek yang ukuran sessuai, misalkan bentuk lingkaran, segitiga, dan sebagainya.

Hasil gambar untuk sablon huruf

Busur Derajat

Bujur derajat digunakan jika ingin membuat objek dengan ssudut tertentu, atau juga sedang membuat gambar sesuai proyeksi simeteris, dimetris dan miring.

Hasil gambar untuk busur derajat

Meja Gambar

Pada saat menggambar sebaiknya menggunakan meja gambar, karena meja gambar memiliki permukaan yang rata dan memiliki kemiringan yang bisa diatur.
